smt貼片加工,靜電環測試作業指引

 一、操作說明：

1.儀器安裝

1.1 打開靜電環測試儀后的電池盒，裝入9V電池蓋好外殼。

1.2 將測試儀連接線插入儀器插孔中，用手按下金屬圓盤檢查是否已安裝好，若安裝好指示亮（HIGH),紅燈并發出“滴”聲音訊號

二、有線/無線靜電手環的測試方法

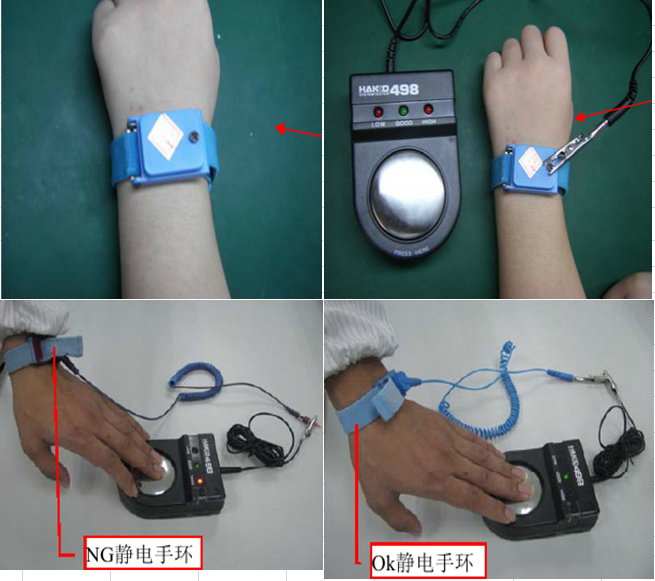

2.1 在確保測試儀通電情況下，先佩戴好靜電環，手腕內金屬片須緊貼手皮膚，然后將有線靜電環的鱷魚夾與測試儀連接線的測試夾相接，無線靜電環檢測時則將

測試夾夾在靜電環的金屬帽上，最后按下測試儀上的

（金屬圓盤)感應2-3秒，待指示燈穩定后再判斷。

三、測試判定

3.1 確定靜電環與儀器Ok情況下，當測試儀狀態欄下顯示燈“GOOD”綠燈亮起時，表示靜電環Ok，當狀態欄顯示紅色燈“LOW”或“HIGH”時，表示該靜電

環已不合格，需及時更換靜電環，并重新測試OK為止。

3.2 將靜電手環測試儀功能確認結果記錄于

注意事項：

1、在測試靜電環時手不能接觸測試儀后面的插孔及連接線金屬部位，否則測試結果不準確。

2、檢測時發現靜電環不良后，不能將不良靜電環帶入車間內作業

3、帶靜電環一定要接觸皮膚表面。
