smt表面貼裝電感說明

責任編輯：smt貼片加工
發布時間：2020-06-19 06:27:24

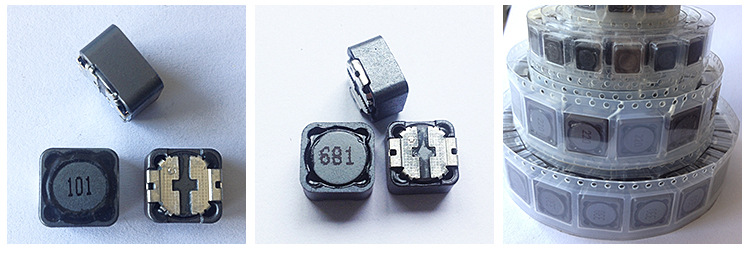

表面貼裝電感
表面貼裝電感在電子線路中用

表示，以大寫英文字母 L 代表，其基本單位為亨利（亨），符號為 H ，平時常被稱為磁珠，其外形與表面貼裝電容類似，但色澤較深，可用檢測儀表區分，并測量其電感量。常用的換算單位有微亨（uH）納亨（nH）換算關系為：
1亨（H）=1000毫亨=1000000微亨(uH)=1000000000納亨(nH)
貼片電感有線繞式和非線繞式（如多層片狀電感）兩大類，主要參數有尺寸、電感量、誤差、包裝方式等。
1，尺寸不同結構、電感量的電感，其外觀尺寸不同，比較常見的多層片狀電感尺寸較小，同樣有公制（單位為毫米mm）和英制（單位為英寸）兩種尺寸代碼，由4位數字組成，前兩位數表示電容的長度，后兩位數表示電容的寬度。

英制代碼	0402	0603	0805	1206
公制代碼	1005	1608	2012	3216
實際尺寸（mm）	1.0ｘ0.5	1.6ｘ0.8	2.0ｘ1.2	3.2ｘ1.6

2，電感量結構與材料不同的電感，其電感量的范圍也不同。例如使用材料代碼為A的多層片狀電感，其電感量從0.047 ～ 1.5uH；而使用材料代碼為M的多層片狀電感，其電感量從2.2 ～ 100nH。電感量的大小同貼片電阻、電容一樣也由三位數字表示，單位為 uH ，例如：
         100        表示         10uH
         331        表示         330uH
         R15        表示         0.15uH       其中 R 代表小數點
         1R0        表示         1.0uH
   有時三位數字中出現 N 時，表示單位為 nH ，同時 N 還表示小數點，如：
         47N        表示         47.0nH        0.047uH
   電感元件的頻率特性這一參數特別重要，目前一般將電感按頻率特性分為高頻電感和中頻電感兩類，高頻電感的電感量較小，一般范圍在0.05 ～ 1uH
而中頻電感的電感量范圍較大。
3，誤差線繞式電感的精度可以做得很高，有G、J級；而薄膜電感、多層片狀電感的精度較低，一般為K、M級。下表為常見的電感誤差級別代碼和誤差值。
